Référence pompe injection MF825

[JBertrand]

Bonjour à tous,

Après un changement de joint de culasse plus compliqué que prévu (la culasse avait un arrachement de métal !), j'en profite pour refaire tout le haut moteur et j'en suis à la pompe à injection. Il y a quelques années, j'ai eu des problèmes de bactéries et j'avais changé quelques joints. Avec ses nouveaux joints, la pompe ne donnait plus assez de carburant, je me serais attendu à l'inverse... Naturellement, j'ai bien fait attention aux positions du fichu ressort qui a tendance à sauter à l'ouverture.

Je l'ai démonté et envoyé à un diéseliste qui vient de me faire un devis absolument pas détaillé... 1600 € TTC. Je songe à me reconvertir parce qu'on n'est tout de même pas loin du vol à ce tarif-là.

J'ai donc deux questions. Est-il difficile de refaire une telle pompe ? Refaire un organe de frein d'une Citroën au LHM ne me fait pas peur, mais je n'ai jamais attaqué une pompe à injection en profondeur. Et quelle est la référence de la pompe à injection du MF825 pour voir s'il en existe en neuf ou reconditionné ?

Bien cordialement,

JB

[patou18]

Bonjour
Si ça peut t'aider à moins que tu ais déjà Tapes sur le net www.plandegraissage.org
Vas dans agriculture et tu trouveras une étude du 825 . Bien sûr si c'est le même moteur diesel !
Devis ? n'importe quoi et encore ça peut aller plus loin selon ce qu' il y aura à faire et les pièces à changer

[patou18]

RE mf825
Sur le site dans agriculture taper -- Massey Ferguson 825 --

[JBertrand]

Merci,

Je ne connaissais pas ce site. Mais il ne contient pas ce qui me manque, à savoir un éclaté de la pompe CAV...

Bien cordialement,

JB

[JBertrand]

Je me réponds à moi-même. Je viens de trouver un document complet expliquant les différents types de pompes diesel, je devrais pouvoir me débrouiller avec ça. Cerise sur le gâteau, j'ai ENFIN compris ce qu'étaient les positions du fichu ressort sous le couvercle et que cette pompe ne nécessite aucun tarage. Les seuls réglages possibles sont :
- la pression de la pompe de transfert (ressort à vérifier) ;
- le ressort de rappel du régulateur et le ressort de ralenti ;
- le réglage du débit maximum (pour atteindre le régime maximal du moteur).

Bref, ce sont les raideurs des ressorts qui font le boulot, le reste étant impossible à dérégler.

[Fabrice ff30]

Bonsoir JB

Ton sujet m’intéresse.
Je n ai jamais attaqué le démontage total d une pompe cav mais si tu expliques que rien ne peut se dérégler et que c est uniquement des réglages liés à des positions prédéfinies de par certaines pièces ... j apprécierai de suivre les travaux que tu feras sur ta pompe si tu souhaites faire un reportage

[JBertrand]

Là, je suis un peu furax parce que j'avais demandé à vérifier la tare d'une pompe FONCTIONNELLE et qu'au passage elle a été démontée pour un devis que je n'avais pas demandé et qu'elle me sera livrée en pièces (vu que je refuse le devis, le gars essayant de me facturer 211 € HT pour un devis que je n'ai jamais demandé). J'espère surtout ne pas avoir de mauvaises surprises, du style des pièces abîmées ou manquantes.

Je vais essayer de prendre des photos du remontage. J'ai trouvé tous les joints et surtout, quitte à refaire, une source pour les ressorts (mais je dois attendre d'avoir la référence exacte de la pompe). C'est beaucoup mieux fichu qu'une pompe Lavalette, elle fonctionne un peu comme un Delco : une pompe (deux pistons) fonctionnant sur un anneau à cames et un distributeur rotatif. Même le dispositif d'avance à l'injection fonctionne avec un ressort. Une fois que la soupape de décharge de la pompe de transfert est bien tarée, seule la raideur du ressort gère l'avance à l'injection.

Je vais essayer de couper le gros PDF que j'ai trouvé expliquant les fonctionnements des différentes pompes.

[JBertrand]

J'ai reçu la pompe. Dans un état... En vrac dans un colis en carton trop grand avec un peu de papier bulle. Axe d'accélérateur faussé, ressorts qui manquent et j'en passe. Première étape, passer le tout dans une machine à ultrason pour tout décaper. La pompe était propre (extérieurement), là, tout est gras et ce n'est pas de gasoil. Vu l'état, je ne ferai pas de photos avant d'avoir nettoyé ce qu'il reste de la bête.

Je connais un garagiste qui est en train de perdre un client fidèle.

[JBertrand]

Voici l'étendue du massacre.

J'ai mis la pompe dans l'essence pour la dégraisser, les ultrasons, ce sera pour le prochain week-end. Je vais peut-être passer certaines pièces dans le trichlo (mon activité me permet d'utiliser ce genre de produit, j'ai tous les équipements nécessaires) avant le bac à ultrason pour ne pas le salir de trop. Le type qui a démonté la pompe ne connaît pas son métier. Il a démonté des trucs qui ne devaient pas l'être et la seule chose qui pouvait être gommée (les pistons), il n'y a pas touché.

À ce propos, comme cela n'a pas été touché, on voit sur la pièce en haut avec un axe vertical que Massey utilise une pompe dont le réglage est à à peu près à 50%. En touchant ce réglage, on modifie la quantité de carburant envoyé aux cylindres, donc la vitesse maximale. Le moteur avait du mal à atteindre les 2000 tours/mn. Pensez-vous qu'il soit judicieux d'ouvrir un peu plus pour atteindre les 2400 tours/mn ?


Il manque des pièces (ressorts, une ailette de la pompe de transfert...). J'ai aussi des pièces qui ne me disent strictement rien et qui ne se retrouvent pas sur l'éclaté. Je sens que je vais m'amuser.

[patou18]

Bonsoir
Désolé pour toi Après on va s'étonner que l'on ne fait plus confiance à personne
Bien sûr qu'il n'y connaisse rien ! A part se goinfrer de €€
Ceci dit tu as pas mal potasser sur tes recherches au sujet de cette pompe, de plus tu penses en avoir compris le fonctionnement. Te souhaites de trouver rapidement ce qui te manques pour ce remontage de pompe

[JBertrand]

Bonsoir
Désolé pour toi Après on va s'étonner que l'on ne fait plus confiance à personne
Bien sûr qu'il n'y connaisse rien ! A part se goinfrer de €€
Ceci dit tu as pas mal potasser sur tes recherches au sujet de cette pompe, de plus tu penses en avoir compris le fonctionnement. Te souhaites de trouver rapidement ce qui te manques pour ce remontage de pompe

Bonjour,

Oui, j'ai compris le fonctionnement. Mais ce n'est pas pour cela que j'arriverai à la remonter. J'ai bien les écorchés de certains pompes CAV, mais il y a tellement de pièces que ça ne va pas être simple (il me faudrait les éclatés de tous les sous-systèmes) et je ne sais pas où trouver les pièces manquantes. Je vais commencer par nettoyer et trier le tout.

[JBertrand]

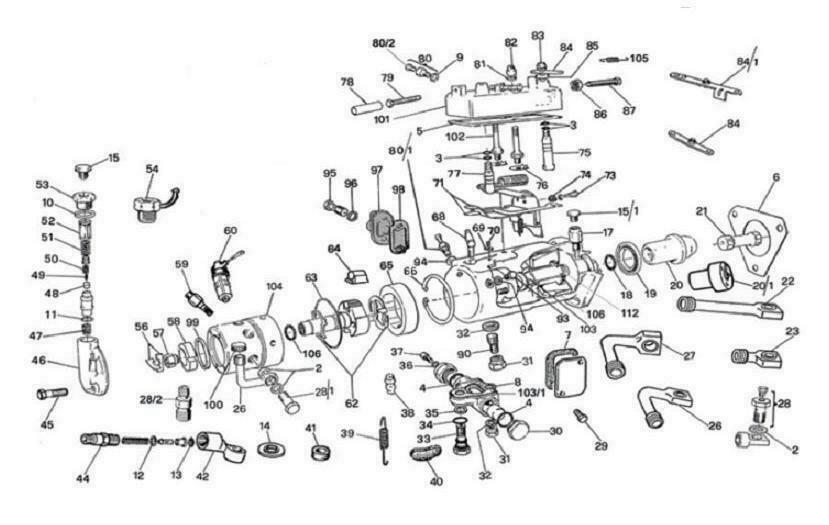

Je vous mets ici un éclaté qui montrent les différentes pièces. Je ne l'ai malheureusement pas en meilleure résolution. Subtilité, la pièce 20 possède en son milieu un écrou quasiment prisonnier avec une rondelle ressort (deux tours de ressort plat). La pompe elle-même est la pièce au milieu de la référence 62 qui tourne dans l'anneau à cames 65 (une came par cylindre). L'anneau à came n'est pas réversible et porte un indicateur de sens de rotation (pas d'autre détrompeur). La pièce 62 sert de réglage du régime maximal. La pièce 104 est le distributeur rotatif.

La pièce 104 n'est pas complète, il manque sur le dessin le distributeur rotatif (façon Delco) qui envoie le carburant vers le bon cylindre.

La pièce 8 sert de commande d'avance à l'injection. La pompe de transfert (56/57) envoie du carburant sous faible pression vers le corps de la pompe. La pression augmente en fonction de la vitesse, ce qui déplace le piston 4 et fait tourner la bague 65, provoquant l'avance. Il n'y a donc que deux choses à régler sur cette pompe une fois que la distribution est calée :
- les deux ressorts 36 (symptômes : moteur qui perd de la puissance à haut régime) ;
- ressort 51 de la soupape de décharge (s'il est fatigué, la pompe de transfert n'envoie pas assez de pression pour faire fonctionner correctement l'avance à l'injection ou les deux pistons de la pompe haute pression, pistons qui sont partagés pour tous les cylindres contrairement aux pompes Bosh-Lavalette).


À l'intérieur, un seul problème possible (hors casse), le gommage des pistons poussés par la pièce 64. Si le gasoil sèche et que la pompe de transfert est un peu faiblarde, il est possible que la pression soit insuffisante pour les décoller. Le moteur peut donc tourner sur un seul cylindre de la pompe à injection (au lieu de deux) ou ne pas recevoir de gasoil du tout si la pression limitée par la soupape de décharge est inférieure à la force qu'il faut pour décoller les pistons.

[Fabrice ff30]

Bonjour JB

Et bien en effet c est un peu catastrophique ce que tu subis avec ce soit disant réparateur.

Je lis les explicatifs et concernant le réglage de l avance à l injection... cela se fait par mise en pression de la pompe et calage du rotor à une position précise.
Si tu cherches dans moins sujet de restauration de mon 37 j avais commencé à étudier cela et procédé au réglage.
Ça pourrait t aider

Pour ma part je prends note de tes explications pour essayer de comprendre des pb similaires que j ai pour avoir sur des tracteurs.

[JBertrand]

Vue la discussion un peu musclée que j'ai eu ce soir avec le diéséliste en question (je ne demandais que de récupérer TOUTES les pièces de la pompe, rien d'autre), je vous file son nom, il le mérite. Il s'agit de F. D. à Bergerac. Ce n'est pas par délation, c'est pour éviter que d'autres se fassent avoir par une entreprise qui n'y connaît rien. Ils sont peut-être compétents sur des véhicules modernes, mais les pompes Roto Diesel sont des choses qu'ils ne maîtrisent pas.

Pour la petite histoire, j'ai le détail du devis :
- changement de la tête (j'ai vérifié, elle est dans les cotes du constructeur, y compris les deux pistons. Aucun jeu, les pièces entrent même difficilement sans lubrifiant) ;
- trois heures de main d’œuvre, mais vous comprenez, on en facture cinq d'office !

[JBertrand]

Bonjour,

Chose promise, chose due. Voici un extrait d'un document bien plus gros traitant des pompes à injection. Je n'ai laissé que ce qui concerne les pompes CAV.

cav.pdf

(740.38 Kio) Téléchargé 335 fois

[patou18]

Bonjour
Bertrand pour ta franchise et de prévenir qu'il ne faut pas s'adresser à ce dieseliste. Il était facile de dire : on ne fait pas dans ce genre de pompe. Il y a un index sur le forum pour dire ce que l'on pense des vendeurs pièces -- AVIS sur les fournisseurs de PDR ( pièces de rechange ) Ouais mais si c'est pour donner 1 avis, ça devrait être dans les 2 sens positif ou négatif ! Quand on lit les conditions pour poster, on comprends que ce n'est pas pour la critique, à quoi cela sert de laisser 1 avis si on ne dit pas avec quel site on a eu un problème
Ceci dit pour ton partage de doc, doit pas en avoir beaucoup qui ont celle-ci dans leur drive

[JBertrand]

Bonjour
Il y a un index sur le forum pour dire ce que l'on pense des vendeurs pièces -- AVIS sur les fournisseurs de PDR ( pièces de rechange ) Ouais mais si c'est pour donner 1 avis, ça devrait être dans les 2 sens positif ou négatif !

Fait. Mais je n'aime pas cafter...

[JBertrand]

Bonjour à tous.

Je reviens de la lessive. Je ne sais pas ce que ce fichu diéséliste a utilisé comme graisse, mais pour décaper l'engin, on a utilisé du décapant barbecue dans une cuve à ultrasons ! Les joints allant de toute façon être changés, il n'y avait rien à perdre. Voici le résultat :


J'ai pu commencer à détailler les horreurs. Je savais déjà que l'axe d'accélérateur avait été faussé. J'ai découvert rapidement les choses suivantes :


Il n'est pas beau, cet axe ? Comment fait-on pour cintrer une vis pareille ?


Quand on n'a pas la bonne clef, pourquoi ne pas utiliser un burin, je vous le demande !? Il y a des pièces qui manquent. Heureusement, j'ai un peu de stock. Je vais faire un inventaire et un tri cet après-midi système par système. Je vais essayer de poster les photos au fur et à mesure.

[JBertrand]

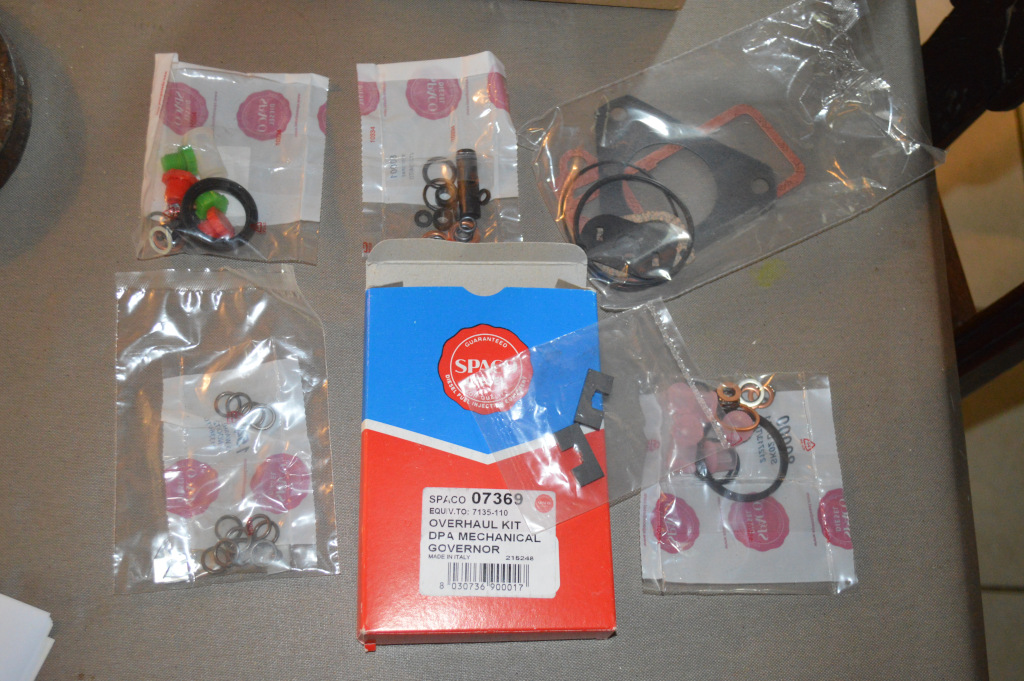

C'est ici que les romains s’empoignèrent. Au travail. D'abord, une pochette de joints neufs et les ailettes de la pompe de transfert.

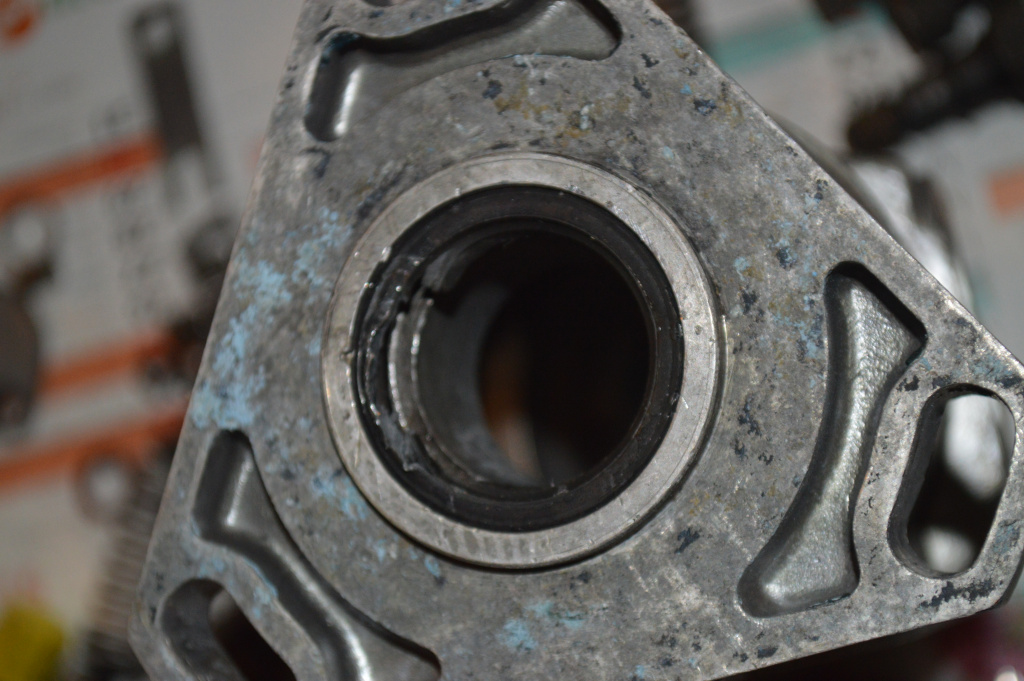

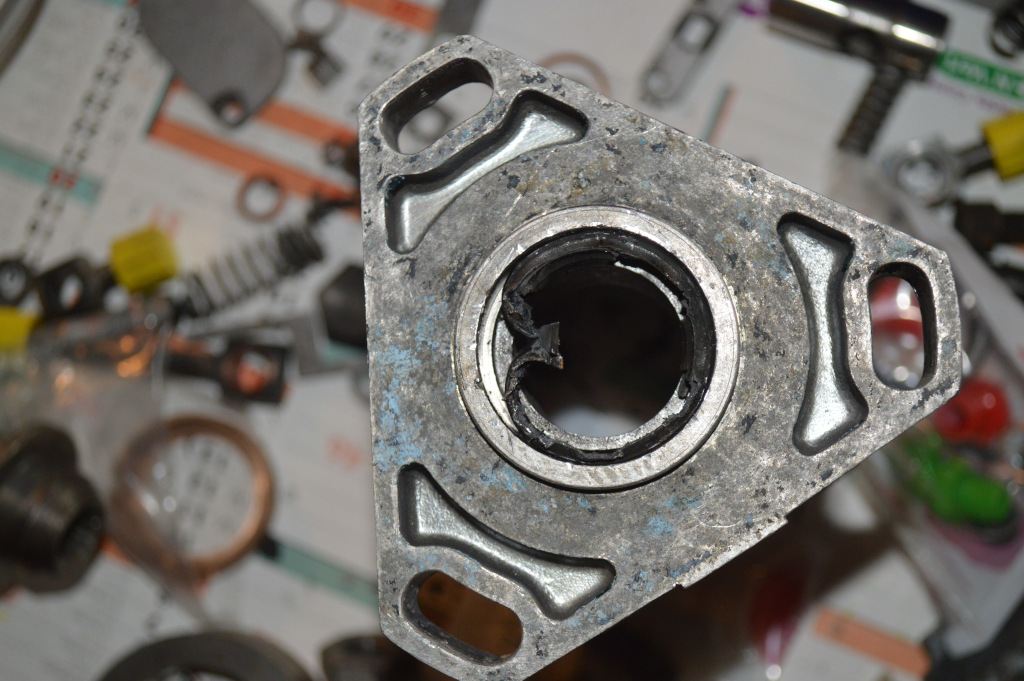

On démonte les vieux joints. Ce fichu joint spi ne veut pas venir même avec le vieux coup de la vis. Je suis obligé de sortir la pince coupante pour sectionner l'anneau (le ressort est venu tout seul). Les marques sur le corps de la pompe étaient déjà là.


Ça finit par venir.


[JBertrand]

On remonte les masselottes du régulateur dans leur logement. Ces sales trucs veulent vivre leur vie dès qu'on remet l'élément dans le corps de la pompe car leur déplacement est limité par le levier du régulateur que l'on montera bien plus tard. On positionnera donc la pompe verticalement pour insérer la chose dans l'axe passant au travers du joint spi remplacé par un neuf. Attention, les deux bouts sont liés par un boulon au centre de l'axe qui se visse grâce à une clef Allen. Une grosse et une longue. Je n'avais pas, mais une rallonge de cliquet 1/4" fait le boulot correctement.


À noter : il y a sur mon système un genre de trou qui ne sert visiblement à rien. Peut-être pour équilibrer. Mais j'ai un doute, il n'y a aucun repère sur les masselottes.
